Transformateur ferroviaire NTT 400 D

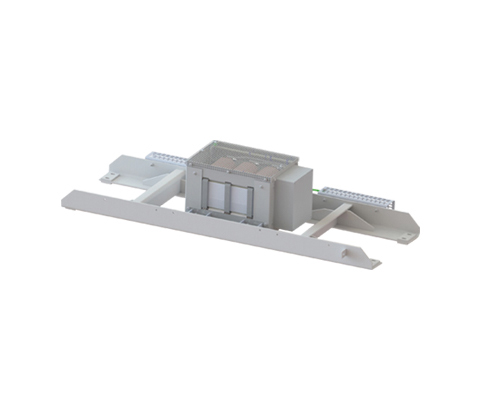

Transformateur d’alimentation embarqué (monté sur le toit) Description Le transformateur REO NTT 400 D est conçu pour les alimentations électriques embarquées, qui sont alimentées par le convertisseur auxiliaire. Le transformateur NTT 400 D est une unité complète et prête à l’emploi, comprenant un transformateur, un cadre de montage et un boîtier. Le transformateur sert à adapter la tension et à séparer galvaniquement la tension du circuit intermédiaire à modulation de largeur d’impulsion et les consommateurs du réseau de bord. Un filtre sinusoïdal approprié doit être connecté entre le transformateur et l’onduleur. La charge côté secondaire du transformateur d’isolement peut être des appareils de commutation, des machines tournantes, des charges résistives ainsi que des appareils de conversion de puissance à semi-conducteurs. Les transformateurs sont conçus pour être utilisés par des véhicules sur le réseau AC ou DC (en mode onduleur) dans un conteneur. Cela garantit que les transformateurs REO sont parfaitement adaptés à votre application. La durée de vie maximale, l’optimisation du rapport coût/efficacité et la sécurité sont les points forts de notre développement. Kundenspezifische Komplettlösungen Les transformateurs de réseau de bord peuvent être conçus sur mesure. Vous êtes intéressé par ce produit ? N’hésitez pas à nous contacter ! Outre les composants standardisés utilisés dans les convertisseurs, REO propose des produits personnalisés – sous forme de composant individuel ou de solution complète en conteneur. La référence en matière de technologie ferroviaire est la disponibilité et la sécurité des passagers. Dans ce domaine, REO propose des solutions spécifiques, développées étape par étape en étroite collaboration avec le client. Avantages Essai de résistance aux chocs et aux vibrations conformément à la norme DIN 61373 Cat 1 Classe B Haute efficacité Faibles pertes au ralenti Diffusion de champ réduite Faible niveau sonore Poids réduit Excellente résistance mécanique Refroidissement naturel Degré de pollution PD4 Diverses classes de performance Spécifications techniques Puissance nominale : 10 000-30 000 VA Tension d’entrée : 3 × 440 V Puissance : 10-30 kVA Tension nominale : Primaire: Tension nominale : (Fonctionnement normal) : 3 × 440 Veff 60 Hz Tension nominale : (alimentation électrique externe) : 3 × 400 Veff 50 Hz Tension nominale : (fonctionnement réduit) : 3 × 345 Veff 47 Hz Secondaire: Tension : 3 × 230 Veff Refroidissement : AN/AF Tension de test : EN 50124 / EN 60310 Température de fonctionnement : -40 °C à +55 °C (+75 °C en option) Isolationsklasse: F/H Température de fonctionnement : -40 °C à +55 °C (+75 °C en option) Résistance aux vibrations : Cat.1 classe A/B selon EN61373 Pollution : PD3 Résistance au vibrations : Cat. 1 classe A/B selon la norme EN 61373 Type Capacité [VA] [kVA] Poids total [kg] Cuivre [kg] Efficacité [%] UK [%]* NTT 400 D/15.0 15.0 96 29 97.1 2.6 NTT 400 D/20.0 20.0 126 36 97.4 2.3 NTT 400 D/25.0 25.0 150 51 97.5 2.5 NTT 400 D/30.0 30.0 175 57 97.8 2.1 Dimensions en mm Type L [mm] B H N1 N2 [mm] N3 [mm] D Dimensions[kg] NTT 400 D/15.0 1800 581 376 1717 363 65 13×26 192 NTT 400 D/20.0 1800 581 376 1717 363 65 13×26 219 NTT 400 D/25.0 1800 581 376 1717 363 65 13×26 247 NTT 400 D/30.0 1800 581 376 1717 363 65 13×26 267
Inductance à air LD 220

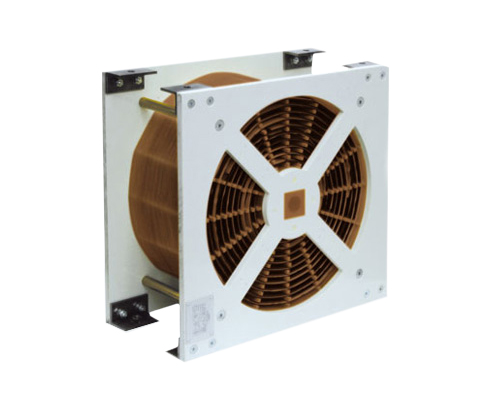

Inductance à air avec enroulement en aluminium-cuivre/disques Description Les limiteurs de débit d’air sont toujours nécessaires lorsqu’une linéarité particulièrement élevée est requise. Grâce à leur structure relativement simple, elles sont non seulement compactes, mais aussi très stables. Grâce à notre savoir-faire, les selfs d’air REO conservent toute leur fonctionnalité, même dans des conditions extrêmes. Notre gamme standard allie expérience et choix maximal. Principe REO Mix & Match Avec REO Mix & Match, vous pouvez choisir parmi une multitude d’options – combinez les différentes options pour toujours obtenir le produit optimal pour votre application. REO propose différents designs et techniques d’enroulement, une variété de matériaux et de structures conducteurs. Partant d’exigences spécifiques, nous sommes en mesure de produire une solution optimale en combinant ces paramètres pour fournir la solution parfaite. en option Enroulement en couches/enroulement en disques Aluminium, cuivre ou aluminium+cuivre Protections : Revêtement de peinture, revêtement de protection, boîtier ou REO Xtreme Refroidissement ventilateur/unité Capteurs : commutateur NO / NC, PT100, NTC, PTC Avantages Aucun effet de saturation Un choix varié de matériaux Un revêtement de protection spécial Une linéarité élevée L (i) Une très bonne résistance mécanique Pas de pertes d’hystérésis Un poids optimal grâce au refroidissement par air forcé Un flux d’air dirigé à travers les tuyaux en PRV Une possibilité de refroidissement par liquide très efficace (guide d’ondes) Peut être utilisé presque partout PTC Données techniques Fréquence du courant : DC et AC Tolérances : + 10 / – 10 %, + 5 / – 5% Prises de courant : Aucune en standard (possible sur demande) Classe d’isolation : F ou H Type de refroidissement et agent de refroidissement selon IEC 60310 : AN, AF ou WF Tension d’essai : jusqu’à 12 kV 60 s 50 Hz, jusqu’à 25 kV 1,2/50 µs Montage : suspendu, vertical ou horizontal Résistance mécanique, simulation mécanique (FEM) : EN 12663 Choc et contraintes de vibration : IEC 61373 Cat. 1 Classe B Courant nominal : 200 – 700 A Inductance : 0,5 – 4 mH Type Inductance (mH) Refroidissement 3 m/s Refroidissement 5 m/s Refroidissement 8 m/s I [A] énergie magnétique [J] P [kVA] chez 20°C I [A] énergie magnétique [J] P [kVA] chez 20°C I [A] énergie magnétique [J] P [kVA] chez 20°C LD 220/200/0,5 0,5 200 10 0,7 250 15,6 1,1 300 22,5 1,6 LD 220/400/0,5 0,5 400 40 1,8 500 62,5 2,9 600 90 4,2 LD 220/700/0,5 0,5 700 122,5 2,4 500 62,5 2,9 600 90 4,2 LD 220/200/1 1 200 20 1,1 250 31,3 1,7 300 45 2,4 LD 220/400/1 1 400 80 2,8 500 125 4,4 600 180 6,3 LD 220/700/1 1 700 245 3,8 850 361,3 5,5 100 5 7,7 LD 220/200/2 2 200 40 1,7 250 62,5 2,6 300 90 3,7 LD 220/400/2 2 400 160 4,4 500 250 6,9 600 360 10 LD 220/700/2 2 700 490 5,7 850 722,5 8,4 1000 1000 11,6 LD 220/200/4 4 200 80 2,5 250 125 3,9 300 180 5,6 LD 220/400/4 4 400 320 6,9 500 500 10,8 600 720 15,6 LD 220/700/4 4 700 980 8,7 850 1445 12,8 1000 2000 17,7 Dimensions en mm Type B [mm] H [mm] T [mm] Cuivre [kg] Poids [g] LD 220/200/0,5 250 250 180 11,4 16 LD 220/400/0,5 350 350 180 20,9 29 LD 220/700/0,5 400 400 370 74,8 86 LD 220/200/1 300 300 220 17,6 33 LD 220/400/1 400 400 220 32,5 37 LD 220/700/1 400 400 450 116 124 LD 220/200/2 350 350 230 26,7 40 LD 220/400/2 400 400 310 51,4 87 LD 220/700/2 450 450 490 175 182 LD 220/200/4 400 400 250 40,2 54 LD 220/400/4 420 420 400 80,3 97 LD 220/700/4 500 500 570 267 301
ÉLECTRO-AIMANT CA REOVIB WI 131

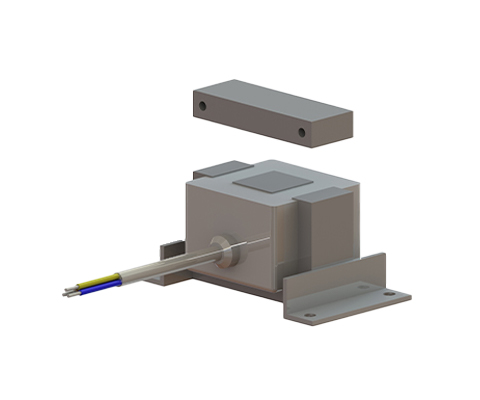

Industrie de l’emballage et des balances pour les processus d’alimentation et de tri ; processus d’automatisation en cas d’utilisation d’entraînements avec aimants oscillants.
REOVIB Capteurs d’accélération SW
Capteur pour la mesure d’accélérations dans la plage de 0…35 g (en fonction de la fréquence).
