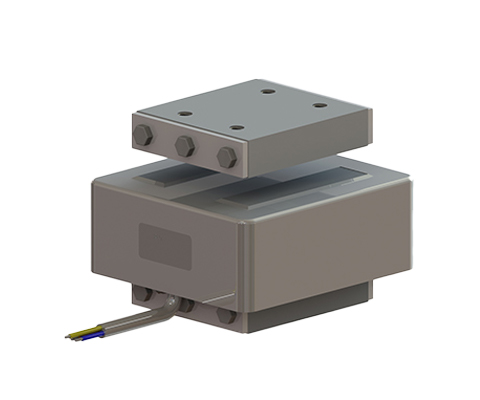

Description
Série standard entièrement surmoulée, puissances jusqu’à 3900 VA à 3000 1/min ou 6000 1/min
- Fixation par trous taraudés sur la surface d’appui et d’ancrage
- Exécution des câbles vers le bas avec des câbles non blindés ou blindés
Avantages
- rapport taille/performance optimal
- bonne possibilité d’ajustement
- Puissances jusqu’à 3900 VA
- Force de traction de pointe jusqu’à 6900 N
- forme plate
Applications types
Industrie de l’emballage et des balances pour les processus d’alimentation et de tri, processus d’automatisation en cas d’utilisation d’entraînements avec aimants oscillants
| Type | Entrefer nominal max. [mm] | Puissance à 6000 1/min [VA] | Courant nominal= courant nominal thermique à 230V [A] | Force de traction de pointe à l’entrefer nominal [N] | Puissance à 3000 1/min [VA] | Courant nominal = courant nominal thermique à 230V [A] | Force traction maximale à l’entrefer nominal [N] | Poids aimant [kg] | armature [kg] |
| REOVIB WI 121/10 | 2,5 | 320 | 1,4 | 230 | 280 | 1,2 | 229 | 2,1 | 0,34 |
| REOVIB WI 121/12 | 3 | 450 | 1,95 | 330 | 425 | 1,85 | 318 | 2,8 | 0,62 |
| REOVIB WI 121/14 | 3 | 1200 | 5,2 | 850 | 1100 | 4,8 | 1350 | 6,9 | 1,45 |
| REOVIB WI 121/16 | 3 | 2200 | 9,5 | 1590 | 1890 | 8,2 | 2620 | 10,5 | 2,6 |
| REOVIB WI 121/18 | 3 | – | – | – | 3900 | 16,9 | 6900 | 28 | 9 |
| Type | a | b | c | d | f1 | f2 | f3 | g | h | i | p | r |
| REOVIB WI 121/10 | 100 | 68 | 66 | – | 61,5 | 12 | 9 | 66 | 38 | 17,5 | 30 | M6 |
| REOVIB WI 121/12 | 100 | 100 | 66 | 40 | 61,5 | 15 | 9 | 66 | 70 | 17,5 | 30 | M6 |
| REOVIB WI 121/12 | 100 | 100 | 66 | 40 | 61,5 | 15 | 9 | 66 | 70 | 17,5 | 30 | M6 |
| REOVIB WI 121/14 | 155 | 110 | 108 | – | 90,5 | 23 | 15 | 108 | 68 | 26,5 | 50 | M10 |
| REOVIB WI 121/16 | 155 | 168 | 108 | 80 | 90,5 | 23 | 15 | 108 | 126 | 26,5 | 50 | M10 |
| REOVIB WI 121/18 | 230 | 170 | 169 | 65 | 128,5 | 42 | 18 | 169 | 120 | 47,5 | 75 | M12 |
Vous trouverez toutes les données et configurations dans notre fiche produit.
