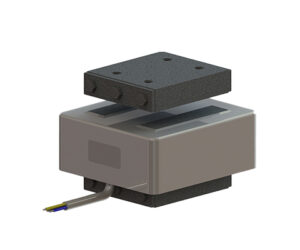

Aimant oscillant avec fiche de codage
Avantages
- Puissances jusqu’à 250 VA
- Modes de fonctionnement par fiche de codage pour tous les types
- modification rapide de la tension de raccordement par le changement de la fiche de codage
Modes de fonctionnement par fiche de codage pour tous les types - formes plates
Applications types
Industrie de l’emballage et des balances pour les processus d’alimentation et de tri, processus d’automatisation en cas d’utilisation d’entraînements avec aimants oscillants
| Type | Max. Entrefer nominal[mm] | Puissance à 3000 1/min [VA] | Courant nominal= courant nominal thermique à 230V [A] | Force de traction de pointe à l’entrefer nominal [N] | Poids de l’aimant [kg] | Poids armature [kg] |
| 6000 1/min [VA] | ||||||
| REOVIB WI 211/7 | 1 | 175 | 0,75 | 40 | 1,15 | 0,165 |
| REOVIB WI 211/9 | 1 | 210 | 0,9 | 105 | 1,96 | 0,33 |
| REOVIB WI 211/10 | 1 | 250 | 1,1 | 210 | 2,1 | 0,34 |
*Contrôleurs REOVIB adaptés : REOVIB SMART, REOVIB RTS, REOVIB MTS, REOVIB MFS
*Applications typiques : Industrie de l’emballage et des balances pour les processus d’alimentation et de tri, processus d’automatisation en cas d’utilisation d’entraînements avec des aimants oscillants.
| Type | a | b | c | d | e | f | f1 | f2 | f3 | f4 | g | h | i | k | p | r | s | ⌀t |
| REOVIB WI 211/7 | 78 | 47 | 54 | 60 | 3 | 77 | 74 | 17 | 10 | 22 | 54 | 21 | 20 | 31 | 20 | 6,5 | 37 | 6,5 |
| REOVIB WI 211/9 | 90 | 56 | 66 | 83 | 3 | 91 | 88 | 19 | 11 | 24 | 66 | 32,5 | 22 | 31 | 44 | 8,1 | 44 | 8 |
| REOVIB WI 211/10 | 100 | 68 | 66 | – | – | – | 61,5 | 12 | 9 | 48 | 66 | 38 | 17,5 | 31 | 30 | M6 | – | – |
Vous trouverez toutes les données et configurations dans notre fiche produit.
