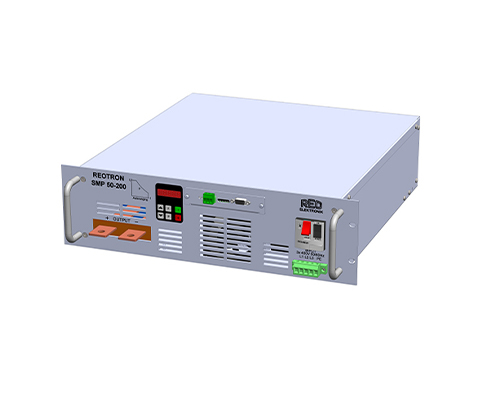

Alimentation à découpage DC REOTRON SMP-ESM

Module enfichable 19

Description

Les alimentations électriques CC de la série REOTRON SMP sont des alimentations à découpage primaire dotées d’une isolation galvanique de l’entrée à la sortie. Ces appareils peuvent être utilisés comme des régulateurs de tension, de courant ou de puissance.

Fonctionnement

L’unité peut être commandée à partir d’un écran interne, de signaux de commande externes de 0…+10 V, 0(4)…20 mA ou, en option, par une interface de bus de terrain comme les protocoles DeviceNet, ProfiBus, CanBus, EtherCAT, EtherNet/IP et ProfiNet.

Dispositifs d’entrée

L’entrée de l’appareil est conçue pour être raccordée à un réseau triphasé 3 x 400 V, 50/60 Hz. La conformité aux normes CEM est garantie par un filtre PFC-réseau côté entrée.

Conception

Les appareils ont une conception compacte dans un châssis de montage en rack de 19 pouces. Ils sont disponibles et peuvent être livrés sous forme d’armoire de commande prête à être installée ou d’établi (version de laboratoire). Les appareils sont refroidis par air ou par eau.

Raccordement

Le raccordement se fait par des bornes à vis et, pour les courants de sortie élevés, par des barres de raccordement en cuivre. Des exigences spécifiques à l’application peuvent être satisfaites en option. De plus, les appareils disposent d’une compensation de tension pour les pertes de ligne et d’un contrôle d’impédance de la charge connectée.

Avantages

Très bon cos Φ de 0,95

Dimensions compactes

Connexion en série ou en parallèle

Refroidissement par air ou par eau

Nombreuses combinaisons possibles avec d’autres produits pour répondre à des besoins différents
Gammes de produits REO

Données techniques*

Type Module plug-in REOTRON SMP-ESM

tension d’entrée 3 x 400 V, +/- 10%, 50/60 Hz

Ondulation p-p 100 mV/ 200 mV

Entrée point de consigne 0…+10 V, DC, 0(4)…20mA, Potentiomètre 10 kOhm, controle interne de l’affichage

Sortie réelle 0…+10 V, CC, 0(4)…20mA, contrôle interne l’affichage

Interfaces (en option) ProfiBus-DP, DeviceNet, CAN-Bus, ProfiNet, EtherNet/IP, EtherCAT

Précision de la mesure 1% de la valeur nominale (supérieure sur demande)

Déclenchement 24 V, CC ou contact

Protection Installation de l’armoire IP 20

2 x statut du relais Transformateur 250 V, 1A

Efficacité > 85%

Cos Φ 0,95

Température de fonctionnement 0… 40° C

Normes EN 50178, EN 61000-6-2, EN 61000-6-4

Série REO SMP-ESM 25-40 SMP-ESM 25-100 SMP-ESM 25-200 SMP-ESM 25-300 SMP-ESM 25-400 SMP-ESM 25-500 SMP-ESM 25-600

Puissance de sortie [W] 0…1000 0…2500 0…5000 0…7500 0…10000 0…12500 0…15000

Tension de sortie [V] 0…25 0…25 0…25 0…25 0…25 0…25 0…25

Courant de sortie [A] 0…40 0…100 0…200 0…300 0…400 0…500 0…600

Dimensions [BxTxHE] 482×406/3HE 482×406/3HE 482×406/3HE 482×406/3HE 482×406/6HE 482×406/6HE 482×406/6HE

Série REO SMP-ESM 50-20 SMP-ESM 50-50 SMP-ESM 50-100 SMP-ESM 50-150 SMP-ESM 50-200 SMP-ESM 50-250 SMP-ESM 50-300

Puissance de sortie [W] 0…1000 0…2500 0…5000 0…7500 0…10000 0…12500 0…15000

Tension de sortie [V] 0…50 0…50 0…50 0…50 0…50 0…50 0…50

Courant de sortie [A] 0…20 0…50 0…100 0…150 0…200 0…250 0…300

Dimensions [BxTxHE] 482×406/3HE 482×406/3HE 482×406/3HE 482×406/3HE 482×406/6HE 482×406/6HE 482×406/6HE

Série REO SMP-ESM 80-13 SMP-ESM 80-31 SMP-ESM 80-63 SMP-ESM 80-94 SMP-ESM 80-125 SMP-ESM 80-156 SMP-ESM 80-188

Puissance de sortie [W] 0…1000 0…2500 0…5000 0…7500 0…10000 0…12500 0…15000

Tension de sortie [V] 0…80 0…80 0…80 0…80 0…80 0…80 0…80

Courant de sortie [A] 0…13 0…31 0…63 0…94 0…125 0…156 0…188

Dimensions [BxTxHE] 482×406/3HE 482×406/3HE 482×406/3HE 482×406/3HE 482×406/6HE 482×406/6HE 482×406/6HE

Série REO SMP-ESM 150-7 SMP-ESM 150-17 SMP-ESM 150-33 SMP-ESM 150-50 SMP-ESM 150-67 SMP-ESM 150-83 SMP-ESM 150-100

Puissance de sortie [W] 0…1000 0…2500 0…5000 0…7500 0…10000 0…12500 0…15000

Tension de sortie [V] 0…150 0…150 0…150 0…150 0…150 0…150 0…150

Courant de sortie [A] 0…7 0…17 0…33 0…50 0…67 0…83 0…100

Dimensions [BxTxHE] 482×406/3HE 482×406/3HE 482×406/3HE 482×406/3HE 482×406/6HE 482×406/6HE 482×406/6HE

Série REO SMP-ESM 250-4 SMP-ESM 250-10 SMP-ESM 250-20 SMP-ESM 250-30 SMP-ESM 250-40 SMP-ESM 250-50 SMP-ESM 250-60

Puissance de sortie [W] 0…1000 0…2500 0…5000 0…7500 0…10000 0…12500 0…15000

Tension de sortie [V] 0…80 0…80 0…80 0…80 0…80 0…80 0…80

Courant de sortie [A] 0…13 0…31 0…63 0…94 0…125 0…156 0…188

Dimensions [BxTxHE] 482×406/3HE 482×406/3HE 482×406/3HE 482×406/3HE 482×406/6HE 482×406/6HE 482×406/6HE

Série REO SMP-ESM 400-2,5 SMP-ESM 400-6,25 SMP-ESM 400-13 SMP-ESM 400-19 SMP-ESM 400-25 SMP-ESM 400-32 SMP-ESM 400-37,5

Puissance de sortie [W] 0…1000 0…2500 0…5000 0…7500 0…10000 0…12500 0…15000

Tension de sortie [V] 0…80 0…80 0…80 0…80 0…80 0…80 0…80

Courant de sortie [A] 0…13 0…31 0…63 0…94 0…125 0…156 0…188

Dimensions [BxTxHE] 482×406/3HE 482×406/3HE 482×406/3HE 482×406/3HE 482×406/6HE 482×406/6HE 482×406/6HE

Série REO SMP-ESM 600-2 SMP-ESM 600-4 SMP-ESM 600-8 SMP-ESM 600-13 SMP-ESM 600-17 SMP-ESM 600-21 SMP-ESM 600-25

Puissance de sortie [W] 0…1000 0…2500 0…5000 0…7500 0…10000 0…12500 0…15000

Tension de sortie [V] 0…80 0…80 0…80 0…80 0…80 0…80 0…80

Courant de sortie [A] 0…13 0…31 0…63 0…94 0…125 0…156 0…188

Dimensions [BxTxHE] 482×406/3HE 482×406/3HE 482×406/3HE 482×406/3HE 482×406/6HE 482×406/6HE 482×406/6HE

* Services supérieurs sur demande
