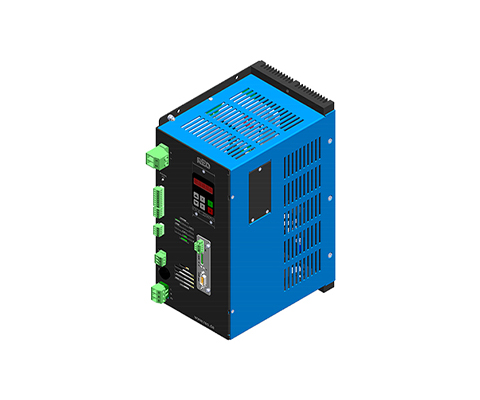

Installation sur un mur de montage
Description
Les alimentations électriques CC de la série REOTRON SMP sont des alimentations à découpage primaire dotées d’une isolation galvanique de l’entrée à la sortie. Ces appareils peuvent être utilisés comme des régulateurs de tension, de courant ou de puissance.
Fonctionnement
L’unité peut être commandée à partir d’un écran interne, de signaux de commande externes de 0…+10 V, 0(4)…20 mA ou, en option, par une interface de bus de terrain comme les protocoles DeviceNet, ProfiBus, CanBus, EtherCAT, EtherNet/IP et ProfiNet.
Dispositifs d’entrée
L’entrée de l’appareil est conçue pour être raccordée à un réseau triphasé 3 x 400 V, 50/60 Hz. La conformité aux normes CEM est garantie par un filtre PFC-réseau côté entrée.
Conception
Les appareils ont une conception compacte dans un châssis de montage en rack de 19 pouces. Ils sont disponibles et peuvent être livrés sous forme d’armoire de commande prête à être installée ou d’établi (version de laboratoire). Les appareils sont refroidis par air ou par eau.
Raccordement
Le raccordement se fait par des bornes à vis et, pour les courants de sortie élevés, par des barres de raccordement en cuivre. Des exigences spécifiques à l’application peuvent être satisfaites en option. De plus, les appareils disposent d’une compensation de tension pour les pertes de ligne et d’un contrôle d’impédance de la charge connectée.
Avantages
- Très bon cos Φ de 0,95
- Dimensions compactes
- Connexion en série ou en parallèle
- Refroidissement par air ou par eau
- Nombreuses combinaisons possibles avec d’autres produits pour répondre à des besoins différents
Gammes de produits REO
| Type | REOTRON SMP-KMB Module de contact |
| Tension d’entrée | 230 V, +/- 10 %, 50/60 Hz, |
| Ondulation résiduelle p-p | 100 mV/ 200 mV |
| valeur de consigne entrée | 0…+10 V, DC, 0(4)…20mA, Potentiomètre 10 kOhm interne via l’écran de commande |
| Valeur Is Sortie | 0…+10 V, DC, 0(4)…20mA, interne via l’écran de commande |
| Interfaces (option) | ProfiBus-DP, DeviceNet, CAN-Bus, ProfiNet, EtherNet/IP, EtherCAT |
| Précision de la régulation | 1% de la valeur nominale (plus élevé sur demande) |
| libération | 24 V, DC ou contact |
| classe de protection | Montage en armoire IP 20 |
| 2 x Relais d’état | Changeur 250 V, 1A |
| Rendement | > 85% |
| Cos Φ | 0,95 |
| Température de fonctionnement | 0… 40° C |
| Standarts | EN 50178, EN 61000-6-2, EN 61000-6-4 |
| Gamme REO | SMP-KMB 10-10 | SMP-KMB 10-20 | SMP-KMB 10-30 | SMP-KMB 10-40 |
| Puissance de sortie [W] | 0…100 | 0…200 | 0…300 | 0…400 |
| Tension de sortie [V] | 0…10 | 0…10 | 0…10 | 0…10 |
| Courant de sortie [A] | 0…10 | 0…20 | 0…30 | 0…40 |
| Dimensions [BxTxHE] | 154x330x217,5 | 154x330x217,5 | 154x330x217,5 | 154x330x217,5 |
| Gamme REO | SMP-KMB 20-10 | SMP-KMB 20-20 | SMP-KMB 20-30 | SMP-KMB 20-40 |
| Puissance de sortie [W] | 0…200 | 0…400 | 0…600 | 0…800 |
| Tension de sortie [V] | 0…20 | 0…20 | 0…20 | 0…20 |
| Courant de sortie [A] | 0…10 | 0…20 | 0…30 | 0…40 |
| Dimensions [BxTxHE] | 154x330x217,5 | 154x330x217,5 | 154x330x217,5 | 154x330x217,5 |
| Série REO | SMP-KMB 30-10 | SMP-KMB 30-20 | SMP-KMB 30-30 | SMP-KMB 30-40 | SMP-KMB 40-10 | SMP-KMB 40-20 |
| Puissance de sortie [W] | 0…300 | 0…600 | 0…900 | 0…1200 | 0…400 | 0…800 |
| Tension de sortie [V] | 0…30 | 0…30 | 0…30 | 0…30 | 0…40 | 0…40 |
| Courant de sortie [A] | 0…10 | 0…20 | 0…30 | 0…40 | 0…10 | 0…20 |
| Dimensions [BxTxHE] | 154x330x217,5 | 154x330x217,5 | 154x330x217,5 | 154x330x217,5 | 154x330x217,5 | 154x330x217,5 |
| Gamme REO | SMP-KMB 50-10 | SMP-KMB 50-20 | SMP-KMB 60-10 |
| Puissance de sortie [W] | 0…500 | 0…1000 | 0…600 |
| Tension de sortie [V] | 0…50 | 0…50 | 0…60 |
| Courant de sortie [A] | 0…10 | 0…20 | 0…10 |
| Dimensions [BxTxHE] | 154x330x217,5 | 154x330x217,5 | 154x330x217,5 |
* Services supérieurs sur demande
