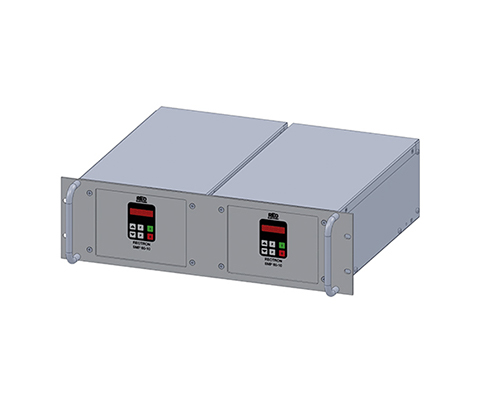

Alimentation en courant continu REOTRON SMP-ESH

Module enfichable 19

Description

Les alimentations électriques CC de la série REOTRON SMP sont des alimentations à découpage primaire dotées d’une isolation galvanique de l’entrée à la sortie. Ces appareils peuvent être utilisés comme des régulateurs de tension, de courant ou de puissance.

Fonctionnement

L’unité peut être commandée à partir d’un écran interne, de signaux de commande externes de 0…+10 V, 0(4)…20 mA ou, en option, par une interface de bus de terrain comme les protocoles DeviceNet, ProfiBus, CanBus, EtherCAT, EtherNet/IP et ProfiNet.

Dispositifs d’entrée

L’entrée de l’appareil est conçue pour être raccordée à un réseau triphasé 3 x 400 V, 50/60 Hz. La conformité aux normes CEM est garantie par un filtre PFC-réseau côté entrée.

Conception

Les appareils ont une conception compacte dans un châssis de montage en rack de 19 pouces. Ils sont disponibles et peuvent être livrés sous forme d’armoire de commande prête à être installée ou d’établi (version de laboratoire). Les appareils sont refroidis par air ou par eau.

Raccordement

Le raccordement se fait par des bornes à vis et, pour les courants de sortie élevés, par des barres de raccordement en cuivre. Des exigences spécifiques à l’application peuvent être satisfaites en option. De plus, les appareils disposent d’une compensation de tension pour les pertes de ligne et d’un contrôle d’impédance de la charge connectée.

Avantages

Très bon cos Φ de 0,95

Dimensions compactes

Connexion en série ou en parallèle

Refroidissement par air ou par eau

Nombreuses combinaisons possibles avec d’autres produits pour répondre à des besoins différents
Gammes de produits REO

Données techniques*

Type REOTRON SMP-ESM Module enfichable

Tension d’entrée 3 x 400 V, +/- 10%, 50/60 Hz, 230V, +/-10%, 50/60 Hz

Ondulation résiduelle p-p 100 mV/ 200 mV

Entrée de consigne 0…+10 V, DC, 0(4)…20mA, potentiomètre 10 kOhm interne via l’écran de contrôle

Sortie Iswert 0…+10 V, DC, 0(4)…20mA, interne via l’écran de contrôle

Interfaces (option) ProfiBus-DP, DeviceNet, CAN-Bus, ProfiNet, EtherNet/IP, EtherCAT

Précision de la régulation 1% de la valeur nominale (plus élevé sur demande)

libération 24 V, DC ou contact

classe de protection Montage en armoire IP 20

2 x Relais d’état Changeur 250 V, 1A

Rendement > 85%

Cos Φ 0,95

Température de fonctionnement 0… 40° C

Standarts EN 50178, EN 61000-6-2, EN 61000-6-4

Gamme REO SMP-ESH 10-10 SMP-ESH 10-20 SMP-ESH 10-30

Puissance de sortie [W] 0…100 0…200 0…300

Tension de sortie [V] 0…10 0…10 0…10

Courant de sortie [A] 0…10 0…20 0…30

Dimensions [BxTxHE] 217x133x386 217x133x386 217x133x386

Gamme REO SMP-ESH 20-10 SMP-ESH 20-20 SMP-ESH 20-30 SMP-ESH 20-40

Puissance de sortie [W] 0…200 0…400 0…600 0…800

Tension de sortie [V] 0…20 0…20 0…20 0…20

Courant de sortie [A] 0…10 0…20 0…30 0…40

Dimensions [BxTxHE] 217x133x386 217x133x386 217x133x386 217x133x386

Gamme REO SMP-ESH 30-10 SMP-ESH 30-20 SMP-ESH 30-30

Puissance de sortie [W] 0…300 0…600 0…900

Tension de sortie [V] 0…30 0…30 0…30

Courant de sortie [A] 0…10 0…20 0…30

Dimensions [BxTxHE] 217x133x386 217x133x386 217x133x386

Gamme REO SMP-ESH 40-10 SMP-ESH 40-20

Puissance de sortie [W] 0…400 0…800

Tension de sortie [V] 0…40 0…40

Courant de sortie [A] 0…10 0…20

Dimensions [BxTxHE] 217x133x386 217x133x386

Gamme REO SMP-ESH 50-10 SMP-ESH 50-20 SMP-ESH 60-10 SMP-ESH 60-20

Puissance de sortie [W] 0…500 0…1000 0…600 0…1200

Tension de sortie [V] 0…50 0…50 0…60 0…60

Courant de sortie [A] 0…10 0…20 0…10 0…20

Dimensions [BxTxHE] 217x133x386 217x133x386 217x133x386 217x133x386

* Services supérieurs sur demande
