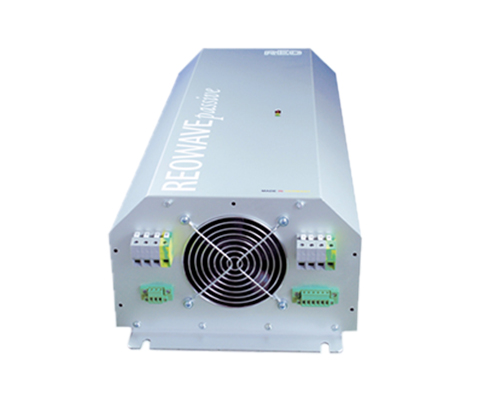

FILTRE HARMONIQUE CNW 8981-60 Hz

REOWAVEpassive – filtre harmonique 60 Hz / 480 V (IP20)

Description

Réduire les harmoniques et économiser jusqu’à 30 % sur les dépenses d’énergie.
Le REOWAVE®passive filtre les harmoniques provoquées par le circuit B6 (thyristor, pont de diodes, etc.) et les entraînements de moteurs. Le réseau d’alimentation est soulagé par la compensation de la puissance réactive des harmoniques. Cela permet de réaliser des économies dans le choix des matériaux et la consommation d’énergie. Les courants de démarrage et les pics de courant sont fortement atténués, ce qui augmente la durée de vie et la fiabilité des systèmes électriques. Grâce à la conception compacte et clé en main, l’installation est facile. Le REOWAVE®passive permet de se conformer aux normes internationales de qualité de l’énergie IEEE 519 ou EN 61000-3.

Avantages

De plus, REOWAVE®passive peut être ajouté à l’équipement de base en tant que REOWAVE®passive Plus ; l’offre comprend les options supplémentaires suivantes :

Fonction de feu de signalisation
Contrôle de la température
Contacts de signal sans potentiel
Désactivation de la fonction de filtrage en cas d’erreur
Réduction de la valeur du THDI ≤ 5%
Augmentation de la stabilité du réseau
Activation et désactivation du circuit de filtrage pour optimiser le pouvoir réducteur
forme compacte
Intégration facile aux systèmes existants
une plus grande fiabilité des installations électriques
en option, un indicateur de surintensité pour contrôler l’efficacité du filtre

Ces options devraient permettre de mieux contrôler la qualité du réseau et d’envoyer des messages au centre de contrôle en cas de défaillance, ce qui vous permettra de maîtriser totalement votre consommation d’électricité tout en augmentant la sécurité d’exploitation.

Spécifications techniques

- Tension nominale : 480 V
- Fréquence : 60 Hz
- Conformément à : EN 60289 / EN 61558
- Tension de test : L-L 2 500 V, CC 1 min ; L-PE 2 500 V, CC 1 min
- Classe d’isolation : T40/F
- Protection : IP20
- Catégorie climatique: DIN IEC 60068-1
- Protection : IP20 (également disponible en version IP00)
- Tension nominale : 480 V / 60 Hz
- Normes : IEEE 519, EN 61000-3-12, EN 61000-3-2, CEI 61000-3-4

Image n.	Type	Courant nominal [A]	Perte [W]	Dimensions du boitier en mm							Poids [kg]	Collier de serrage [mm²]
Image n.	Type	Courant nominal [A]	Perte [W]	L [mm]	B	H/H1	H2	N1	N2 [mm]	D	Poids [kg]	Collier de serrage [mm²]
4	CNW 8981/9	9	120	570	240	175	–	545	150	9	25	10
4	CNW 8981/12	12	120	570	240	175	–	545	150	9	30	10
5	CNW 8981/16	16	160	670	275	175	–	645	200	9	35	10
5	CNW 8981/22	22	230	670	275	175	–	645	200	9	40	10
5	CNW 8981/32	32	241	820	340	175	–	795	250	9	50	10
5	CNW 8981/36	36	300	820	340	175	–	795	250	9	50	10
6	CNW 8981/45	45	313	1000	360	260	–	925	298	13	65	16
6	CNW 8981/55	55	420	1000	360	260	–	925	298	13	65	16
6	CNW 8981/70	70	487	1000	360	260	–	925	298	13	80	16
7	CNW 8981/90	90	580	765	475	520	–	675	316	13	125	50
7	CNW 8981/110	110	710	765	475	520	–	675	316	13	175	50
7	CNW 8981/145	145	860	765	475	520	–	675	316	13	175	50

Image n.	Type	Courant nominal [A]	Perte [W]	Dimensions du boitier en mm							Poids [kg]	Collier de serrage [mm²]
Image n.	Type	Courant nominal [A]	Perte [W]	L [mm]	B	H/H1	H2	N1	N2 [mm]	D	Poids [kg]	Collier de serrage [mm²]
8	CNW 8981/180	180	1000	600	600	1800	200	–	–	–	340	–
8	CNW 8981/200	200	1100	600	600	1800	200	–	–	–	345	–
8	CNW 8981/230	230	950	600	600	1800	200	–	–	–	352	–
8	CNW 8981/270	270	1140	600	600	1800	200	–	–	–	370	–
8	CNW 8981/330	330	1570	600	600	2000	200	–	–	–	427	–
8	CNW 8981/370	370	1680	600	600	2000	200	–	–	–	427	–
8	CNW 8981/400	400	1410	600	600	2000	200	–	–	–	442	–
8	CNW 8981/450	450	1500	600	600	2000	200	–	–	–	473	–
8	CNW 8981/550	550	1850	800	800	2000	200	–	–	–	540	–
8	CNW 8981/650	650	2090	800	800	2000	200	–	–	–	597	–
