FILTRE HARMONIQUE CNW 8981-60 Hz

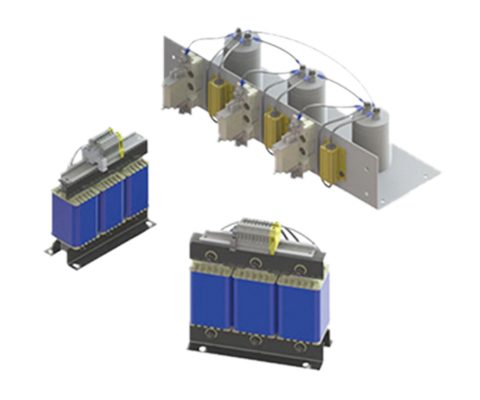

REOWAVEpassive – filtre harmonique 60 Hz / 480 V (IP00)

Description

Réduire les harmoniques et économiser jusqu’à 30 % sur les dépenses d’énergie.
Le REOWAVE®passive filtre les harmoniques provoquées par le circuit B6 (thyristor, pont de diodes, etc.) et les entraînements de moteurs. Le réseau d’alimentation est soulagé par la compensation de la puissance réactive des harmoniques. Cela permet de réaliser des économies dans le choix des matériaux et la consommation d’énergie. Les courants de démarrage et les pics de courant sont fortement atténués, ce qui augmente la durée de vie et la fiabilité des systèmes électriques. Grâce à la conception compacte et clé en main, l’installation est facile. Le REOWAVE®passive permet de se conformer aux normes internationales de qualité de l’énergie IEEE 519 ou EN 61000-3.

Avantages

Réduction de la valeur du THDI ≤ 5%
Augmentation de la stabilité du réseau
Activation et désactivation du circuit de filtrage pour optimiser le pouvoir réducteur
Convient à une installation dans des armoires de commande
Intégration facile aux systèmes existants
Fiabilité accrue des installations électriques

Spécifications techniques

Conformément à : EN 60289 / EN 61558
Tension de test : L-L 2 500 V, CC 1 min ; L-PE 2 500 V, CC 1 min
Classe d’isolation : T40/F
Indice de protection : IP00
Catégorie climatique: DIN IEC 60068-1
Protection : IP00 (également disponible en version IP20)
Tension nominale : 480 V / 60 Hz
Normes : IEEE 519, EN 61000-3-12, EN 61000-3-2, CEI 61000-3-4

Image n	Type CNW / Restriction1 / Restriction2	Courant nominal [A]	Pertes [W]	Self de réseau 1 [mm]					Inductance du circuit de I’absorbeur 2 [mm]					Condensateurs [mm]							Poids [kg]
Image n	Type CNW / Restriction1 / Restriction2	Courant nominal [A]	Pertes [W]	L [mm]	B1/B2	H	N1	N2 [mm]	L [mm]	B	H	N1	N2 [mm]	L [mm]	B	H	N1	N2 [mm]	N3 [mm]	N4	Poids [kg]
1/4	8981/9	9	120	190	92	210	170	68	155	77	155	130	57	500	200	100	450	470	100	–	16,2
1/4	8981/12	12	120	190	92	210	170	68	155	92	185	130	72	500	260	230	450	470	100	–	17,5
1/4	8981/16	16	160	230	90	258	176	71	190	82	210	170	58	500	200	100	450	470	100	–	25
2/4	8981/22	22	230	230	114	260	176	95	190	82	210	170	58	500	350	100	450	470	100	125	31,4
2/4	8981/32	32	241	240	117	270	185	95	210	97	238	175	77	500	200	230	450	470	100	125	40,4
2/4	8981/36	36	300	240	132	270	185	109	210	97	238	175	77	500	200	230	450	470	100	125	41,5
1/4	8981/45	45	313	300	120	335	224	94	210	107	238	175	87	500	200	100	450	470	100	–	55,1
3/4	8981/55	45	420	300	152	330	224	119	210	117	238	175	97	500	350	200	450	470	100	125	57,8
3/4	8981/70	70	487	300	165	330	224	132	230	114	260	176	95	500	260	230	450	470	100	–	67,3
3/4	8981/90	90	580	360	193	330	264	167	230	114	263	176	95	500	260	100	450	470	100	–	81,8
3/6	8981/110	110	710	420	189	367	316	159	240	122	280	185	100	500	350	230	450	470	100	125	107,5
3/6	8981/145	145	860	420	204	369	316	174	265	133	270	200	103	500	350	230	450	470	100	125	128

Dimensions en mm

Image n	Type CNW / Restriction1 / Restriction2	Courant nominal [A]	Pertes [W]	Self de réseau 1 [mm]					Inductance du circuit de I’absorbeur 2 [mm]					Condensateurs [mm]							Poids [kg]
Image n	Type CNW / Restriction1 / Restriction2	Courant nominal [A]	Pertes [W]	L [mm]	B1/B2	H	N1	N2 [mm]	L [mm]	B	H	N1	N2 [mm]	L [mm]	B	H	N1	N2 [mm]	N3 [mm]	N4	Poids [kg]
3/6	8981/180	180	1000	420	234	368	316	204	300	135	315	224	107	500	260	200	450	470	100	–	157
3/6	8981/200	200	1100	420	234	369	316	204	300	150	280	224	120	500	260	400	450	470	100	–	165
3/6	8981/230	230	950	480	220	417	356	184	300	170	280	224	135	500	350	100	450	470	100	125	175
3/6	8981/270	270	1140	480	250	416	356	214	360	223	310	264	142	500	200	300	450	470	100	–	223
3/6	8981/330	330	1570	480	250	465	356	214	360	223	310	264	142	500	370	160	450	470	100	125	243
3/6	8981/370	370	1680	480	250	467	356	214	420	206	364	316	143	500	500	160	450	470	100	275	252
3/6	8981/400	400	1410	480	250	464	356	214	420	204	363	316	143	500	370	400	450	470	100	125	257
3/6	8981/450	450	1500	480	250	510	356	214	420	220	363	316	158	500	550	160	450	470	100	275	284
3/6	8981/550	550	1850	480	250	506	356	214	420	235	364	316	174	500	550	160	450	470	100	275	298
3/6	8981/650	650	2090	480	250	589	356	214	420	268	363	316	204	500	550	510	450	470	100	275	357
