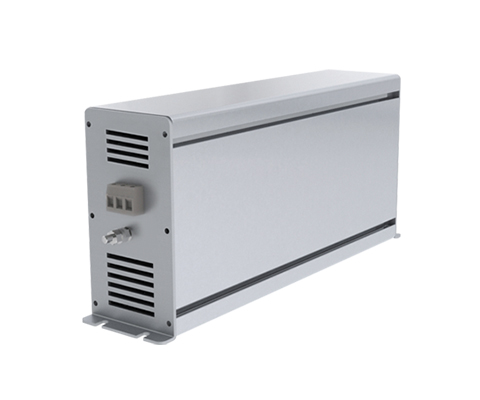

Filtre sinus triphasé Plus++
Description
Le filtre sinus Plus++ de REO permet de supprimer les interférences des câbles de ligne vers le moteur mais aussi des conducteurs de terre.
Le filtre sinus Plus++ de REO alimente également la liaison CC en courants porteurs afin qu’ils n’endommagent pas la mécanique.
Le filtre sinus Plus++ de RO est utilisé dans tout type d’application qui nécessite une puissance mécanique continue sûre et fiable.
Voici quelques exemples de ces applications : Traitement de l’eau (notamment les pompes à chaleur) et sécurité des matériaux en général.
Applications types
Traitement de l’eau – en particulier les pompes à chaleur et la sécurité des matériaux en général. Avec le REO Sinusfilter Plus++, non seulement les lignes d’alimentation du moteur sont antiparasitées, mais aussi les conducteurs de terre. Les courants de palier qui se produisent dans le moteur sont dirigés vers le circuit intermédiaire par le REO Sinusfilter Plus++, de sorte qu’ils ne peuvent pas provoquer de destruction de la mécanique. Les filtres sinus Plus++ de REO sont utilisés partout où une performance mécanique continue et fiable est requise.
Avantages
- Facteur de distorsion Uout <5%
- Utilisation de câbles non blindés
- Faible influence CEM des conducteurs posés en parallèle
- Un filtre CEM simple intégré dans l’onduleur est suffisant
- Pas besoin de filtres de ligne externes
- Conception compacte et silencieuse
Données techniques
- Conforme à : EN 61558-2-20
- Tension de test : L-L 1 000 V, CC 1 min ; L-PE 2 500 V, CC 1 min
- Tension nominale : U = 3 x 500 V
- Classe d’isolation des matériaux : T40/B
- Catégorie climatique: DIN IEC 60068-1
- Surcharge : 1,5 x INenn 1 min/h
| Type | Tension nominale [V] | Courant nominal [A] | Inductance Totale [mH] | Capacitance [μF] | Cuivre [kg] | Poids [kg] |
|---|---|---|---|---|---|---|
| CNW 961 / 2 | jusqu’à 3 × 500 | 2 | 33,4 | 0,11 | 1,4 | 5,2 |
| CNW 961 / 4 | 4 | 16,7 | 0,34 | 1,7 | 5,5 | |
| CNW 961 / 6 | 6 | 11,0 | 0,50 | 3,0 | 5,8 | |
| CNW 961 / 10 | 10 | 6,60 | 1,10 | 4,5 | 9,1 | |
| CNW 961 / 16 | 16 | 4,20 | 1,10 | 5,0 | 13,0 | |
| CNW 961 / 24 | 24 | 2,83 | 1,50 | 6,5 | 17,3 | |
| CNW 961 / 30 | 30 | 2,20 | 2,20 | 12,0 | 37,0 | |
| CNW 961 / 37 | 37 | 1,64 | 2,20 | 12,5 | 38,0 | |
| CNW 961 / 48 | 48 | 1,41 | 3,30 | 16,2 | 42,0 | |
| CNW 961 / 60 | 60 | 0,91 | 4,70 | 17,0 | 62,0 |
| Typ | Dimensions | Raccordements | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L1 [mm] | L2 [mm] | B1 [mm] | B2 [mm] | H [mm] | Ø D1 [mm] | Ø D2 [mm] | Boulon PE [mm] | Convertisseur [Klemmen] | Moteur [Klemmen] | |
| CNW 961 / 2 | 366 | 351 | 90 | 60 | 175 | 7 | 7 x 10 | M6 | 4 mm² | 4 mm² |
| CNW 961 / 4 | 366 | 351 | 90 | 60 | 175 | 7 | 7 x 10 | M6 | 4 mm² | 4 mm² |
| CNW 961 / 6 | 366 | 3541 | 90 | 60 | 175 | 7 | 7 x 10 | M6 | 4 mm² | 4 mm² |
| CNW 961 / 10 | 470 | 455 | 90 | 60 | 175 | 7 | 7 x 10 | M6 | 4 mm² | 4 mm² |
| CNW 961 / 16 | 525 | 500 | 150 | 110 | 190 | 9 x 15 | 9 x 15 | M6 | 4 mm² | 4 mm² |
| CNW 961 / 24 | 655 | 630 | 150 | 110 | 190 | 9 x 17 | 9 x 17 | M6 | 6 mm² | 6 mm² |
| CNW 961 / 30 | 608 | 584 | 300 | 200 | 230 | 9 x 17 | 9 | M6 | 16 mm² | 16 mm² |
| CNW 961 / 37 | 608 | 584 | 300 | 200 | 230 | 9 x 17 | 9 | M6 | 16 mm² | 16 mm² |
| CNW 961 / 48 | 620 | 570 | 300 | 200 | 245 | 9 | 9 | M6 | 16 mm² | 16 mm² |
| CNW 961 / 60 | 620 | 570 | 350 | 250 | 242 | 9 | 9 | M6 | 25 mm² | 25 mm² |
*Fréquence d’horloge minimale 8 kHz. La réinjection dans le CC entraîne une augmentation de la charge du convertisseur. Veuillez vérifier si le convertisseur est adapté à cet effet !
Vous trouverez toutes les données et configurations dans notre fiche produit.
