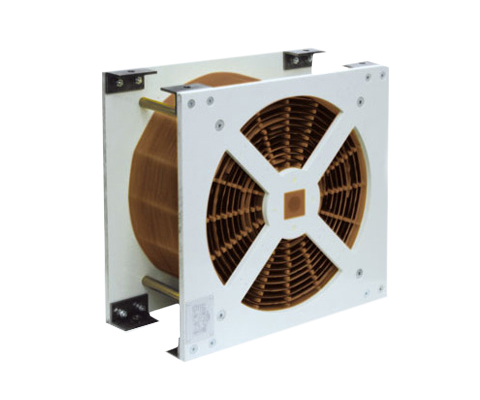

Inductance à air avec enroulement en aluminium-cuivre/couches
Description
Les inductances à air sont particulièrement utiles lorsqu’une linéarité inductive élevée est requise. Du fait de leur structure mécanique relativement simple, elles sont non seulement compactes mais aussi très robustes.
Grâce à notre expertise, les inductances REO fonctionnent conformément aux normes requises, même dans les conditions les plus difficiles. Notre gamme standard allie expérience et choix maximal.
Le principe Mix & Match de REO
Avec REO Mix & Match, vous pouvez choisir parmi une multitude d’options – combinez les différentes options pour toujours obtenir le produit optimal pour votre application. REO propose différents designs et techniques d’enroulement, une variété de matériaux et de structures conducteurs. Partant d’exigences spécifiques, nous sommes en mesure de produire une solution optimale en combinant ces paramètres pour fournir la solution parfaite.
En option
- Enroulement en couches/enroulement en disques
- Aluminium, cuivre ou aluminium+cuivre
- Protections : Revêtement de peinture, revêtement de protection, boîtier ou REO Xtreme
- Refroidissement ventilateur/unité
- Capteurs : interrupteur ouverture/fermeture, PT100, NTC, P
Avantages
- Aucun effet de saturation
- Un choix varié de matériaux
- Un revêtement de protection spécial
- Une linéarité élevée L (i)
- Une très bonne résistance mécanique
- Pas de pertes d’hystérésis
- Un poids optimal grâce au refroidissement par air forcé
- Un flux d’air dirigé à travers les tuyaux en PRV
- Une possibilité de refroidissement par liquide très efficace (guide d’ondes)
- Peut être appliqué universellement.
- Fréquence du courant : CC et CA
- Tolérances : + 10 / – 10 %, + 5 / – 5%
- Prises : Par défaut, pas de prises (disponible sur demande)
- Isolation : F ou H
- Méthode de refroidissement et liquide de refroidissement conformes à la norme IEC 60310 : AN, AF ou WF
- Tension d’essai : jusqu’à 12 kV 60 s 50 Hz, jusqu’à 25 kV 1,2/50 µs
- Montage : suspendu, vertical ou horizontal
- Résistance mécanique, simulation mécanique (FEM) : EN 12663
- Choc et contraintes de vibration : IEC 61373 Cat. 1 Classe B
- Nennstrom : 100 – 700 A
| Type | Inductance (mH) | Refroidissement 3 m/s | Refroidissement 5 m/s | Refroidissement 8 m/s | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| I [A] | énergie magnétique [J] | P [kVA] chez 20°C | I [A] | énergie magnétique [J] | P [kVA] chez 20°C | I [A] | énergie magnétique [J] | P [kVA] chez 20°C | ||
| LD 200/100/1 | 1 | 100 | 5 | 0,4 | 140 | 9,8 | 0,7 | 180 | 16,2 | 1,2 |
| LD 200/200/1 | 1 | 200 | 20 | 0,9 | 270 | 36,5 | 1,6 | 33o | 54,5 | 2,4 |
| LD 200/400/1 | 1 | 400 | 80 | 2,1 | 530 | 140,5 | 3,6 | 660 | 217,8 | 5,6 |
| LD 200/700/1 | 1 | 700 | 245 | 3,4 | 850 | 361,3 | 5,6 | 1000 | 500 | 13,2 |
| LD 200/100/2 | 2 | 100 | 10 | 0,7 | 130 | 16,9 | 1,6 | 150 | 22,5 | 1,4 |
| LD 200/200/2 | 2 | 200 | 40 | 1,4 | 250 | 62,5 | 2,1 | 320 | 102,4 | 3,5 |
| LD 200/400/2 | 2 | 400 | 160 | 3,3 | 500 | 250 | 5,1 | 600 | 360 | 7,3 |
| LD 200/700/2 | 2 | 700 | 490 | 5,4 | 950 | 902,5 | 9,9 | 1100 | 1210 | 13,2 |
| LD 200/100/4 | 4 | 100 | 20 | 1,1 | 120 | 28,8 | 1,6 | 140 | 39,2 | 2,2 |
| LD 200/200/4 | 4 | 200 | 80 | 2,1 | 250 | 125 | 3,3 | 300 | 180 | 4,7 |
| LD 200/400/4 | 4 | 400 | 320 | 5,1 | 500 | 500 | 7,9 | 600 | 720 | 11,4 |
| LD 200/700/4 | 4 | 700 | 980 | 8,2 | 950 | 1805 | 15,1 | 1150 | 2645 | 22,1 |
| LD 200/100/8 | 8 | 100 | 40 | 1,8 | 120 | 57,6 | 2,5 | 140 | 78,4 | 3,4 |
| LD 200/200/8 | 8 | 200 | 160 | 3,3 | 250 | 250 | 5,2 | 300 | 360 | 7,5 |
| LD 200/400/8 | 8 | 400 | 640 | 7,7 | 500 | 1000 | 12,1 | 600 | 1440 | 17,4 |
| Type | B (mm) | H (mm) | T (mm) | Cuivre (kg) | Poids (g) |
| LD 200/100/1 | 300 | 300 | 110 | 11,1 | 15 |
| LD 200/200/1 | 350 | 350 | 130 | 24,3 | 32 |
| LD 200/400/1 | 420 | 420 | 185 | 57,2 | 68 |
| LD 200/700/1 | 450 | 450 | 325 | 158,4 | 173 |
| LD 200/100/2 | 300 | 300 | 120 | 12,5 | 17 |
| LD 200/200/2 | 350 | 350 | 180 | 37,6 | 46 |
| LD 200/400/2 | 400 | 400 | 270 | 90 | 103 |
| LD 200/700/2 | 500 | 500 | 475 | 250,8 | 286 |
| LD 200/100/4 | 300 | 300 | 170 | 19,7 | 26 |
| LD 200/200/4 | 350 | 350 | 240 | 58,1 | 71 |
| LD 200/400/4 | 420 | 420 | 360 | 140,6 | 157 |
| LD 200/700/4 | 550 | 550 | 550 | 381,8 | 415 |
| LD 200/100/8 | 300 | 300 | 200 | 31 | 40 |
| LD 200/200/8 | 400 | 400 | 320 | 92,3 | 107 |
| LD 200/400/8 | 500 | 500 | 365 | 214,5 | 235 |
