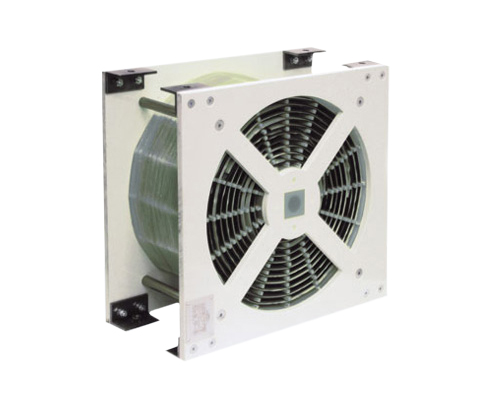

Inductance à air avec enroulement en aluminium/disques
Description
Les limiteurs de débit d’air sont toujours nécessaires lorsqu’une linéarité particulièrement élevée est requise. Grâce à leur structure relativement simple, elles sont non seulement compactes, mais aussi très stables. Grâce à notre savoir-faire, les selfs d’air REO conservent toute leur fonctionnalité, même dans des conditions extrêmes. Notre gamme standard allie expérience et choix maximal.
Principe REO Mix & Match
MAvec REO « Mix & Match » vous pouvez choisir parmi une large gamme d’options : combinez les différentes options afin d’obtenir le produit qui convient le mieux à votre application. REO offre différentes conceptions et techniques d’enroulement, une variété de matériaux et des structures de conducteurs Partant d’exigences spécifiques, nous sommes en mesure de produire une solution optimale en combinant ces paramètres pour fournir la solution parfaite.
en option
- Enroulement en couches/enroulement en disques
- Aluminium, cuivre ou aluminium+cuivre
- Protections : Revêtement de peinture, revêtement de protection, boîtier ou REO Xtreme
- Refroidissement ventilateur/unité
- Capteurs : commutateur NO / NC, PT100, NTC, PTC
Avantages
- Aucun effet de saturation
- Un choix varié de matériaux
- Un revêtement de protection spécial
- Une linéarité élevée L (i)
- Une très bonne résistance mécanique
- Pas de pertes d’hystérésis
- Un poids optimal grâce au refroidissement par air forcé
- Un flux d’air dirigé à travers les tuyaux en PRV
- Une possibilité de refroidissement par liquide très efficace (guide d’ondes)
- Peut être appliqué universellement.
- Fréquence du courant : DC et AC
- Tolérances : + 10 / – 10 %, + 5 / – 5%
- Prises de courant : Aucune en standard (possible sur demande)
- Classe d’isolation : F ou H
- Type de refroidissement et agent de refroidissement selon IEC 60310 : AN, AF ou WF
- Tension d’essai : jusqu’à 12 kV 60 s 50 Hz, jusqu’à 25 kV 1,2/50 µs
- Montage : suspendu, vertical ou horizontal
- Résistance mécanique, simulation mécanique (FEM) : EN 12663
- Choc et contraintes de vibration : IEC 61373 Cat. 1 Classe B
- Courant nominal : 100 – 700 A
| Type | Inductance [mH] | Refroidissement 3 m/s | Refroidissement 5 m/s | Refroidissement 8 m/s | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| I [A] | énergie magnétique [J] | P [kVA] chez 20°C | I [A] | énergie magnétique [J] | P [kVA] chez 20°C | I [A] | énergie magnétique [J] | P [kVA] chez 20°C | ||
| LD 210/100/1 | 1 | 100 | 5 | 0,5 | 140 | 9,8 | 0,9 | 180 | 16,2 | 1,5 |
| LD 210/200/1 | 1 | 200 | 20 | 1 | 280 | 39,2 | 2,1 | 35o | 61,3 | 3,2 |
| LD 210/400/1 | 1 | 400 | 80 | 3 | 500 | 125 | 4,6 | 600 | 180 | 6,6 |
| LD 200/700/1 | 1 | 700 | 245 | 5,1 | 850 | 361,3 | 7,5 | 1000 | 500 | 10,4 |
| LD 210/100/2 | 2 | 100 | 10 | 0,7 | 150 | 22,5 | 1,8 | 180 | 32,4 | 2,4 |
| LD 210/200/2 | 2 | 200 | 40 | 1,6 | 300 | 90 | 3,6 | 380 | 144,4 | 5,8 |
| LD 210/400/2 | 2 | 400 | 160 | 4,4 | 500 | 250 | 6,9 | 600 | 360 | 9,9 |
| LD 210/700/2 | 2 | 700 | 490 | 8 | 850 | 722,5 | 11,7 | 1000 | 1000 | 16,2 |
| LD 210/100/4 | 4 | 100 | 20 | 1,2 | 150 | 45 | 2,6 | 180 | 64,8 | 3,7 |
| LD 210/200/4 | 4 | 200 | 80 | 2,5 | 300 | 180 | 5,7 | 380 | 288,8 | 9,1 |
| LD 210/400/4 | 4 | 400 | 320 | 6,9 | 500 | 500 | 10,8 | 600 | 720 | 15,6 |
| LD 210/700/4 | 4 | 700 | 980 | 12,4 | 850 | 1445 | 18,2 | 1000 | 2000 | 25,2 |
| LD 210/100/8 | 8 | 100 | 40 | 1,7 | 150 | 90 | 3,9 | 180 | 129,6 | 5,6 |
| LD 210/200/8 | 8 | 200 | 160 | 3,8 | 300 | 360 | 8,7 | 380 | 577,6 | 13,9 |
| LD 210/400/8 | 8 | 400 | 640 | 10,7 | 500 | 1000 | 16,7 | 600 | 1440 | 24 |
| LD 210/700/8 | 8 | 700 | 1960 | 19 | 850 | 2890 | 28 | 1000 | 4000 | 38,7 |
| Type | B [mm] | H [mm] | T [mm] | Cuivre [kg] | Poids[g] |
| LD 210/100/1 | 300 | 300 | 130 | 5,06 | 14 |
| LD 210/200/1 | 400 | 400 | 180 | 12,32 | 21 |
| LD 210/400/1 | 500 | 500 | 190 | 23,54 | 49 |
| LD 200/700/1 | 500 | 500 | 330 | 53,79 | 75 |
| LD 210/100/2 | 350 | 350 | 180 | 7,81 | 13 |
| LD 210/200/2 | 400 | 400 | 220 | 18,92 | 29 |
| LD 210/400/2 | 450 | 450 | 280 | 34,1 | 51 |
| LD 210/700/2 | 550 | 550 | 420 | 83,6 | 107 |
| LD 210/100/4 | 350 | 350 | 230 | 12,21 | 17 |
| LD 210/200/4 | 420 | 420 | 290 | 29,37 | 43 |
| LD 210/400/4 | 500 | 500 | 370 | 53,79 | 77 |
| LD 210/700/4 | 600 | 600 | 540 | 129,8 | 160 |
| LD 210/100/8 | 350 | 350 | 270 | 18,26 | 27 |
| LD 210/200/8 | 450 | 450 | 350 | 44,99 | 60 |
| LD 210/400/8 | 550 | 550 | 430 | 82,83 | 110 |
| LD 210/700/8 | 650 | 650 | 680 | 199,1 | 240 |
