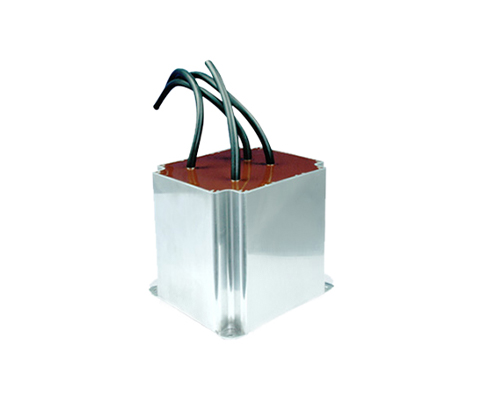

Inductance REO TSS à noyau amorphe
Description
En tant que composant inductif passif dans les alimentations et dans l’électronique de puissance, l’inductance de convertisseur Buck est utilisée pour atténuer les fréquences indésirables ou pour économiser et stocker de l’énergie.
Le terme d’inductance de convertisseur Buck désigne l’unité complète prête à l’emploi contenant l’inductance, le refroidissement par air, le montage et les connexions. Les inductances sont disponibles avec différents noyaux, ce qui permet de choisir la configuration la mieux adaptée aux exigences de l’application. Outre les noyaux de fer, les inductances avec des noyaux en alliage amorphe sont de plus en plus courantes, sous forme de noyaux toroïdaux, de noyaux enroulés ou de solutions spéciales sur mesure.
L’utilisation de matériaux amorphes offre une combinaison exceptionnelle de densité de flux de saturation élevée (1,56 T) et de perméabilité élevée. Outre la classe de température élevée, l’alliage amorphe présente d’autres caractéristiques, notamment de faibles pertes par hystérésis et par courants de Foucault. L’inductance convient à la gamme des moyennes fréquencesh ( < 20 kHz) , et elle peut être utilisée à des puissances élevées de 500 kVA max.
Avantages
- Pertes moindres par rapport à la tôle à grains orientés
- Peut être utilisée dans la région kHz
- Des gammes de puissance égales ou supérieures avec des composants plus petits
- Poids nettement inférieur
- Densités de flux élevées
- Utilisable jusqu’à la classe de température H (180 °C)
- Classe de protection IP65
Données techniques
- Type d’inductance : Inductance de convertisseur Up/Buck à noyau en fer
- Tension du système : 500-1 100 A
- Max. Tolérances autorisées : ( -10 % / +10 % )
- Linéarité : min. 0,2 mH à 230 Aeff
- Courants harmoniques constants / Harmoniques superposés : 60 Ass à 19 kHz
- Classe d’isolation : H
- Refroidissement : AF
- Indice de protection : IP65/66
- Tension nominale pour l’isolation : 1 200 V
- Tension de test : 3,5 kV (50 Hz, 60 s)
| Tension [V] | 500 – 1100 |
| Courant nominal [A] | 120 |
| Linéarité @230 A [mH] | min. 0.2 @ 230 Aeff |
| Inductance nominale [mH] | 0,2 |
| Résistance [mΩ] | 4,19 @ 20°C
5,83 @ 170°C |
| Pertes [W] | ≤ 155 W
@ 107°C |
| Cuivre [kg] | 2,2 |
| Poids [kg] | 9,8 |
Vous trouverez toutes les données et configurations dans notre fiche produit.
