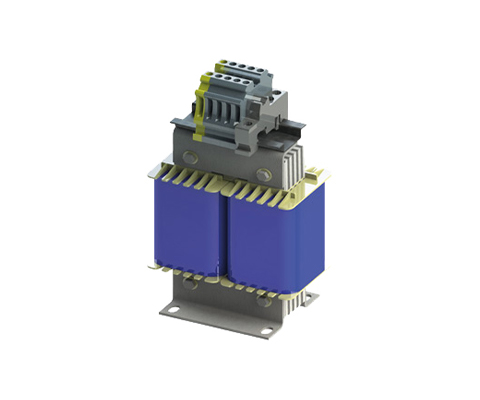

Inductance de test monophasée
Description
Ces inductances sont utilisées dans les laboratoires de test comme inductances de charge. Elles peuvent être connectées les unes aux autres. Si ces inductances sont utilisées avec des résistances appropriées, un test avec différents cos (phi) est possible.
Avantages
- conception robuste
- Haute flexibilité
- Conception compacte
- Faibles pertes
- Classe d’isolation : F à 40 °C
- Catégorie climatique : 25/085/21 DIN CEI 68 Partie 1
- Température d’enroulement max : 125 °C
- Indice de protection : IP00
- Tension nominale : 230 V
- Courant nominal : 0,5-32,5 A
- Inductance : 0,127-3 180 mH
| Type | Tension nominale [V] | Courant nominal [A] | Inductance [mH] | Résistance DC [mΩ] | Perte de puissance [W] |
| NPT 8929 / 0,5 | 230 | 0,5 | 3180 | 55670,2 | 23 |
| NPT 8929 / 1,25 | 230 | 1,25 | 1270 | 16880,0 | 43 |
| NPT 8929 / 1,66 | 230 | 1,66 | 955 | 9977, 8 | 47 |
| NPT 8929 / 2,5 | 230 | 2,5 | 636 | 6388,5 | 66 |
| NPT 8929 / 5 | 230 | 5,0 | 318 | 1782,5 | 94 |
| NPT 8929 / 32,5 | 230 | 32,5 | 0,318 | 0,0 | 39 |
| NPT 8929 / 32,5 | 230 | 32,5 | 0,127 | 7,0 | 13 |
| NPT 8929 / 32,5 | 230 | 32,5 | 0,318 | 0,0 | 27 |
| Type | L [mm] | B [mm] | H [mm] | N1 [mm] | N2 [mm] | øD1 [mm] | Raccordement [mm²] | Cuivre [kg] | Poids [kg] |
| NPT 8929 / 0,5 | 120 | 96 | 205 | 76 | 77 | 7 x 13 | 2,5 | 0,7 | 5 |
| NPT 8929 / 1,25 | 160 | 105 | 265 | 100 | 81 | 7 x 13 | 2,5 | 2 | 9,8 |
| NPT 8929 / 1,66 | 160 | 115 | 270 | 100 | 91 | 7 x 13 | 2,5 | 3,1 | 12,2 |
| NPT 8929 / 2,5 | 200 | 122 | 310 | 124 | 94 | 10 x 18 | 4 | 3,9 | 17 |
| NPT 8929 / 5 | 240 | 153 | 355 | 144 | 125 | 10 x 18 | 4 | 7,3 | 29 |
| NPT 8929 / 32,5 | 120 | 96 | 208 | 76 | 77 | 7 x 13 | 16 | 0,84 | 6,5 |
| NPT 8929 / 32,5 | 100 | 82 | 190 | 63 | 65 | 6 x 10 | 16 | 0,44 | 3,6 |
| NPT 8929 / 32,5 | 120 | 96 | 208 | 76 | 77 | 7 x 13 | 16 | 0,94 | 6,5 |
