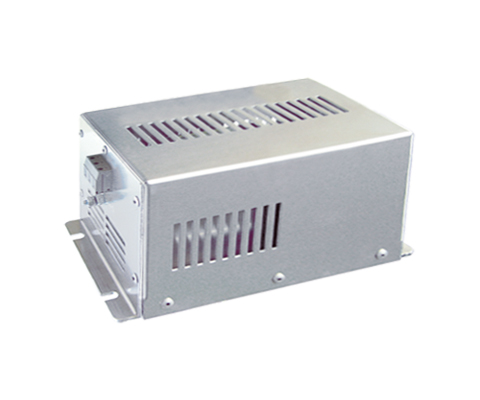

Combinaison de filtres (un étage)
Description
L’utilisation d’une inductance réseau permet de réduire les harmoniques supérieures et de limiter le courant de démarrage. Cela augmente l’efficacité et décharge les amenées de courant.
Avantages
- installation rapide et confortable
- Faible encombrement
- Réduction des torsades de câbles des panneaux de commande
- Atténuation des harmoniques supérieures
- Étranglement silencieux grâce à la prégnance du vide
- Limitation du courant de démarrage
- L’inductance est prévue pour une tension de court-circuit de 4 %, au courant nominal, par défaut
Applications types
Antibrouillage des convertisseurs de fréquence grâce à des IGBT et réduction des harmoniques (conformément à VDE 0160/EN 61800-3 classe B)
- Conforme à : IEC/EN 60939 / CEI 950 / UL 1283
- Tension de test: L-L 2100 V, DC 1s, L-PE 2700 V, DC 1s
- Surcharge: 1,5 x I 1 min/h
- Catégorie climatique : DIN CEI 68 Teil 1 25/085/21
| Type | Tension nominale [V] |
Courant nominal [A] |
Courant de fuite [mA] |
L [mH] | Cx [µF] | Cy [nF] | Rx [k] | Ry [k] |
| CNW 304/80 | 3×400 | 80 | >35 | 1,2 | 1,5 | 600 | 560 | 560 |
| CNW 304/120 | 3×400 | 120 | >35 | 0,5 | 3,5 | 870 | 560 | 560 |
| CNW 304/150 | 3×400 | 150 | >35 | 0,6 | 3,5 | 870 | 560 | 560 |
| Type | Raccords | Dimensions [mm] | ||||||
| Collier de serrage | Terre | L 1 | L 2 | L 3 | B 1 | B 2 | H 1 | |
| CNW 304/80 | 50 mm² | M10 | 330 | 315 | 290 | 190 | 120 | 216 |
| CNW 304/120 | 50 mm² | M10 | 440 | 420 | 400 | 280 | 200 | 248 |
| CNW 304/150 | 50 mm² | M10 | 440 | 420 | 400 | 280 | 200 | 248 |
