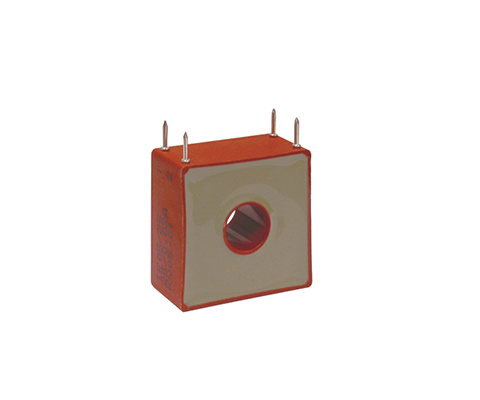

Transformateur de courant de traversée (version PIN)
Description
Dans le cas des transformateurs de courant pour traversée, le fil primaire du client est poussé dans le boîtier à travers l’ouverture du transformateur de courant. L’ouverture d’enfichage dépend de l’importance du courant primaire.
Les transformateurs de courant primaire bobiné ont un enroulement primaire et un enroulement secondaire. Les deux enroulements sont appliqués sur le noyau toroïdal fermé et sont isolés l’un de l’autre par une isolation. Ce principe s’applique principalement lorsque les courants primaires sont faibles. Transformateurs de courant basse tension pour la transformation proportionnelle de grands courants en valeurs de courant plus petites directement mesurables.
Avantages
- Connexion à broche conforme à UL 94 V0
- transformateurs de courant traversants pour le passage direct des conducteurs
- Transformateur de courant à primaire bobiné, version pour petits courants
- Noyaux toroïdaux en ferrosilicium de haute qualité
- Mesure dans la gamme des basses fréquences 16 2/3 à -400 Hz
- Puissance de sortie du noyau élevée et isolation de haute qualité (UL)
- Circuits primaires et secondaires isolés électriquement
- Conception pour installation facile
- Connexions variables, par exemple bornes, fiches, fiches de câble plat, torons flexibles ou montage sur circuit imprimé
- Vaste gamme de boîtiers aux différentes ouvertures d’enfichage
-
- Conformément à : EN/CEI 61869-1/2
- Courant nominal primaire : 1-50 A
- Plage de fréquences : 50-400 Hz
- Courant primaire nominal: 1 – 50 A
| Type | 1 | 3 | 5 | 10 | 25 | 50 | |
|---|---|---|---|---|---|---|---|
| 2 bobines | A travers le transformateur | ||||||
| Courant nominal primaire [A] | IPN | 1 | 3 | 5 | 10 | 25 | 50 |
| Courant nominal primaire max. [A] | ImaxPN | 1,2 | 3,6 | 6 | 12 | 30 | 60 |
| Courant secondaire [mA] | IaN | 20 | 20 | 20 | 20 | 200 | 200 |
| Capacité [VA] | Psek | 0,1 | 0,1 | 0,1 | 0,1 | 0,12 | 0,5 |
| Rapport | KN | 50 | 150 | 250 | 500 | 1000 | 1000 |
| Résistance de charge [Ω] | RB | 250 | 250 | 250 | 250 | 200 | 200 |
| Tension de charge [V] | URB | 5 | 5 | 5 | 5 | 5 | 10 |
| Précision de mesure 50 Hz [%] | FU | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| Température ambiante [°C] | TA | -25 ‘à + 70 | -25 ‘à + 70 | -25 ‘à + 70 | -25 ‘à + 70 | -25 ‘à + 70 | -25 ‘à + 70 |
| Fréquences [Hz] | f | 50 – 400 | 50 – 400 | 50 – 400 | 50 – 400 | 50 – 400 | 50 – 400 |
| Tension d’essai diélectrique [kVac] | VP | 3 | 3 | 3 | 3 | 3 | 3 | Raccordements [mm²] | 3-4/2-1 | 3-4/2-1 | 3-4/2-1 | 3-4/2-1 | NC/2-1 | NC/2-1 | Poids [kg] | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,07 | Normes | EN/IEC 61869-1/2 |
| Type | PIN-Anschluss [A] |
h [mm] |
b [mm] |
t [mm] |
DL [mm] |
s [mm] |
l [mm] |
a [mm] |
c [mm] |
| IE/1 | 3-4/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/3 | 3-4/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/5 | 3-4/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/10 | 3-4/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/25 | NC/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/50 | NC/2-1 | 38 | 38 | 20 | 13 | 1,0 | 6,5 | 30 | 10 |
