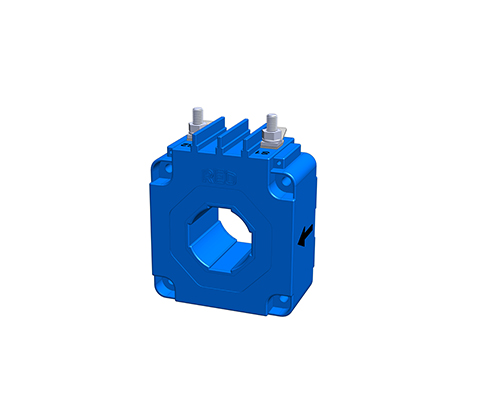

Transformateurs de courant en boucle fermée
Description
Dans le cas des transformateurs de courant pour traversée, le fil primaire du client est poussé
à travers l’ouverture du transformateur de courant dans le boîtier. L’ouverture d’enfichage dépend
de l’importance du courant primaire.
Les transformateurs de courant primaire bobiné ont un enroulement primaire et un enroulement secondaire.
Les deux enroulements sont appliqués sur le noyau toroïdal fermé et sont isolés l’un de l’autre par
une isolation. Ce principe s’applique principalement lorsque les courants primaires sont faibles. Transformateurs de courant basse tension
pour la transformation proportionnelle de grands courants en valeurs de courant
plus petites directement mesurables.
de l’importance du courant primaire.
Les transformateurs de courant primaire bobiné ont un enroulement primaire et un enroulement secondaire.
Les deux enroulements sont appliqués sur le noyau toroïdal fermé et sont isolés l’un de l’autre par
une isolation. Ce principe s’applique principalement lorsque les courants primaires sont faibles. Transformateurs de courant basse tension
pour la transformation proportionnelle de grands courants en valeurs de courant
plus petites directement mesurables.
Avantages
- Boulons ou connexion par fiche plate
- Transformateurs de courant pour une traversée directe du conducteur
- Noyaux toroïdaux en noyaux magnétiques haute qualité
- Gamme de fréquences de 16 2/3 à 400 Hz en option
- Puissance de sortie du noyau élevée et isolation de haute qualité (UL)
- Circuits primaires et secondaires isolés électriquement
- Boîtier de type modulaire facile à assembler
- Connexions variables, par exemple boulons, fiches plates, fils de Litz
- Vaste gamme de boîtiers aux différentes ouvertures d’enfichage
Applications types
Industrie, sources d’énergies renouvelables, ingénierie ferroviaire, énergie, automatisation et technologie de construction
| Type IE modulaire | 500 | 1000 | 2500 | ||
|---|---|---|---|---|---|
| IPN | Courant nominal primaire | 500 | 1000 | 2500 | [A] |
| ImaxPN | Courant nominal primaire max | 600 | 1200 | 3000 | [A] |
| IaN | Courant secondaire | 1000 | [mA] | ||
| RB | Résistance de charge | 5 | 15 | 30 | [Ω] |
| URB | Tension de charge | 5 | 15 | 30 | [V] |
| PSek | Capacité | 5 | 15 | 30 | [VA] |
| KN | Übersetzungsverhältnis | 500 | 1000 | 2500 | |
| Fi | Précision de mesure (50 Hz) | 0,5 | 0,5 | 0,5 | [%] |
| f | Fréquence | 50-400 | [Hz] | ||
| TA | Température ambiante | -25 ‘à +70 | [°C] | ||
| Vp | Tension d’essai d’isolation | 3 | [KVac] | ||
| Connexion | MS-Boulon / Prise plate 6,3 x 0,8 | [mm²] | |||
| Poids | 0,8 | 0,8 | 1,8 | [kg] | |
| Normes | 61869-2 | ||||
| Type | I [mm] |
h1/h2 [mm] |
t1/t2 [mm] |
s1/s2 [mm] |
b1/b2 [mm] |
D [mm] |
D1xD2 [mm] |
f [mm] |
e [mm] |
x1/x2 [mm] |
| IE modular 500 | 70 | 76/35 | 38/64 | 57/57 | 57/50 | 30,2 | 30,4×10,4 | 4,3 | 4,3 | 36/15 |
| IE modular 1000 | 94 | 100/47 | 42/72 | 78/78 | 78/60 | 38,5 | 40,5×13,5 | 5,3 | 5,3 | 36/15 |
| IE modular 2500 | 135 | 141/67,5 | 52/88 | 102/102 | 102/70 | 57,5 | 60,5×20,5 | 6,5 | 6,5 | 36/15 |
Vous trouverez toutes les données et configurations dans notre fiche produit.
