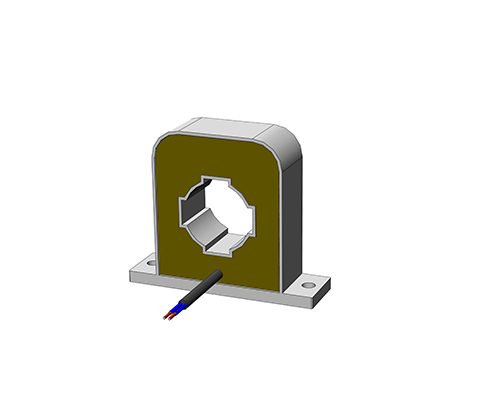

Transformateurs de courant pour traversée et à barre incorporée
Description
Pour les exigences strictes de l’ingénierie ferroviaire et industrielle à des fréquences plus élevées, de 50 kHz max… Les matériaux de base nanocristallins de haute qualité garantissent une qualité de transmission optimale et de faibles pertes.
Utilisation exclusive de matériaux certifiés UL, entièrement scellés avec des matériaux conformes à la norme UL94-V0. Transformateurs de courant pour des applications contraignantes, comme dans le secteur ferroviaire et le secteur des transports en général. Construction robuste du boîtier avec des options de fixation fiables pour un montage vertical ou horizontal.
Utilisation exclusive de matériaux certifiés UL, entièrement scellés avec des matériaux conformes à la norme UL94-V0. Transformateurs de courant pour des applications contraignantes, comme dans le secteur ferroviaire et le secteur des transports en général. Construction robuste du boîtier avec des options de fixation fiables pour un montage vertical ou horizontal.
Avantages
- Haute fiabilité
- Non critique en cas de courants de surcharge
- Transformateurs de courant pour des mesures précises du courant
- Mesures dans la gamme des fréquences 16 2/3 à -50 Hz
- Utilisation de noyaux nanocristallins et de haute qualité
- Fils de haute qualité pour les classes de température F (155 °C) et H (180 °C)
- Matériaux isolants de haute qualité homologués UL (par exemple UL94-V0)
- Circuits primaires et secondaires sûrs et isolés électriquement
- Boîtiers robustes (pour montage horizontal/vertical)
- Essais de chocs et de vibrations, conformément à la norme DIN EN 61373 catégorie 1 classe B
Applications types
Industrie et ingénierie ferroviaire
| Courant nominal primaire [A] | IPN | r.m.s | 600 |
| Courant nominal primaire max. [A] | ImaxPN | r.m.s | 720 |
| Courant secondaire [mA] | IaN | r.m.s | 300 |
| Puissance nominale [VA] | Psek | 0,9 | |
| Rapport | KN | 1: | 2000 |
| Résistance de charge [Ω] | RB | 10 | |
| Tension à la résistance de charge [V] | URB | r.m.s | 3 |
| Précision de mesure 50 Hz [%] | FU | @ IPN, TA = 25°C | ≤ 1 |
| Température ambiante [°C] | TA | -25 to +70 | |
| Fréquence [Hz] | f | 0,05 to 50 | |
| Tension d’essai diélectrique Primaire / secondaire / 2 sec [kVac] |
VP | r.m.s 50 Hz | 3 | Raccordement | 3×0,5mm² câble blindé | Câble | Température de stockage [°C] | -25 ‘à +85 | Résistance de la bobine secondaire [Ω] | @ TA = 25°C | 36,5 | Poids [kg] | 0,210 | Normes | EN61373 |
All data and configurations can be found in our product data sheet. Download data sheet
