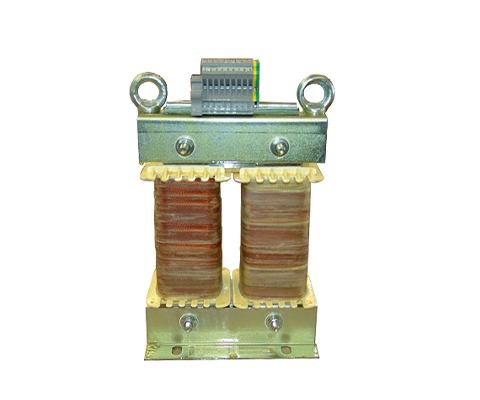

Unités de charge inductive, Inducteurs pour tester les commutateurs et les relais…
Description
Les commutateurs électriques doivent être soumis à divers tests pendant la phase d’homologation. Certains de ces tests portent sur le comportement de la commutation dans diverses conditions de test. Un commutateur est testé dans des conditions de charge nominale, de surcharge et à diverses valeurs de cos phi (facteur de puissance). Outre le chargement continu, les processus de mise en marche et d’arrêt sont également étudiés. Durant les tests, il est crucial de ne pas modifier les paramètres définis. Les inducteurs à air étaient autrefois utilisés comme charges inductives, car ils ne saturent presque jamais. Les inducteurs à air sont toutefois plus grands et présentent un champ de fuite plus important que les inducteurs à noyau de fer comparables à l’énergie magnétique correspondante. Afin de définir la valeur du cos phi (facteur de puissance), il faut également connecter des résistances adaptées. Afin de répondre à tous les points de test requis, il faut disposer de diverses charges inductives et ohmiques.
Avantages
- Linéarité adaptée, pas de saturation dans l’espace de travail
- Plusieurs prises permettant de réduire le nombre d’inducteurs
- Résistance de l’enroulement ajustée, qui réduit les charges résistives
- Conception pour une charge permanente et une charge de courte durée
- Coûts réduits grâce à l’optimisation du poids et des dimensions
- Tension nominale élevée, standard jusqu’à 1 000 V
Données techniques*
| Prise | Inductane L | Courant nominal Irms | Linéaire jusqu’à Ilin | Tension nominale Ur | Code IP |
| L2 | 115 mH | 2 A | 8 A | 1000 V | IP 00 |
|---|---|---|---|---|---|
| L3 | 190 mH | 8 A | |||
| L4 | 240 mH | 6 A | |||
| L5 | 300 mH | 6 A | |||
| L6 | 370 mH | 5 A | |||
| L7 | 410 mH | 4 A | |||
| L8 | 440 mH | 4 A | |||
| Lr | 450 mH | 4 A |
Vous trouverez toutes les données et configurations dans notre fiche produit.
